Измерение расхода с помощью фланцев с отборами давления
Измерение высокого давления на входе находится на расстоянии 25,4 мм (1 дюйм) от входной кромки измерительной диафрагмы, и симметрично измерение низкого давления находится на расстоянии 25,4 мм (1 дюйм) от выходной кромки измерительной диафрагмы.
Это часто полный комплект с измерительной диафрагмой, установленной между фланцами диафрагмы.
Фланцы диафрагмы стандартизированы и изготовлены в соответствии со стандартом ASME B16.36. Измерительная диафрагма изготовлена в соответствии со стандартом ISO 5167 или ASME MFC-3M.
Расходомер с фланцевым способом отбора давления - это устройство для измерения расхода по методу перепада давления с отборами давления на фланцах. Его характеристики зависят от характеристик рассматриваемого сужающего устройства, измерительной диафрагмы, установленной между этими фланцами. Для получения более подробной информации о характеристиках обратитесь к спецификации на измерительную диафрагму.

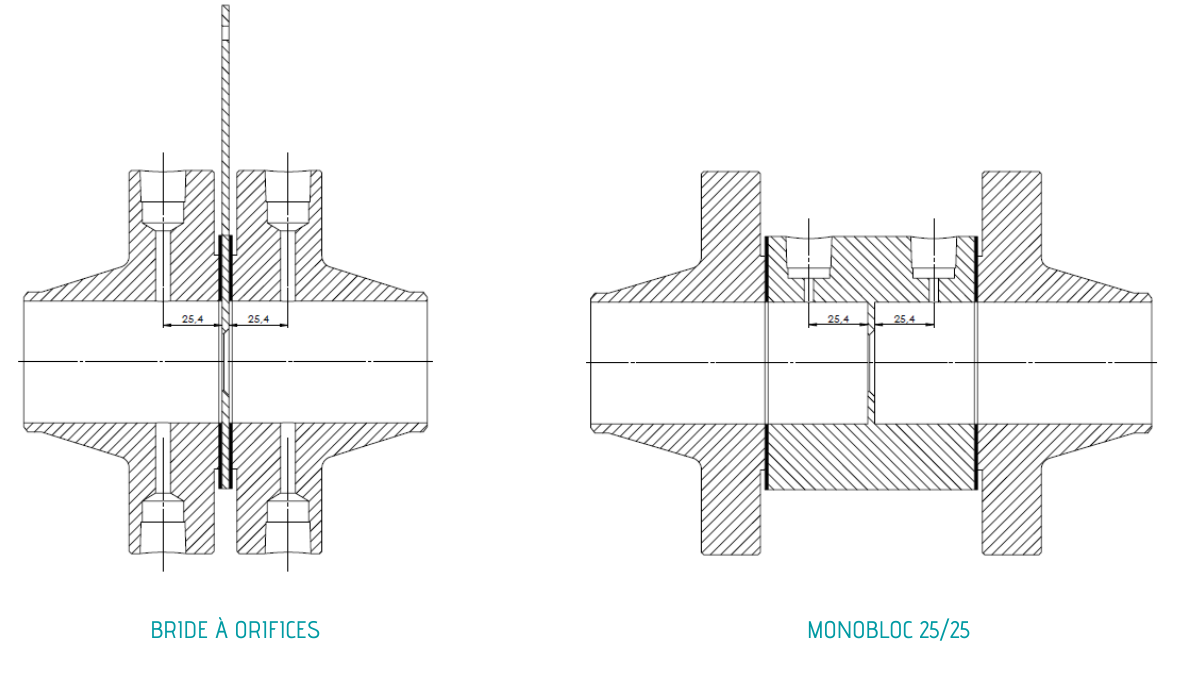

Различные сборки 25/25 (нажимные краны на фланце) :
Фланцы для диафрагмы Моноблок 25/25
Эта система с встроенными во фланец отборами давления (фланцы диафрагмы) очень широко используется для небольших диаметров (примерно до DN300). Кроме того, становится экономически выгоднее использовать простые фланцы с угловым способом отбора давления или трехрадиусным. Обратитесь к техническому описанию рассматриваемого сужающего устройства для рекомендуемой системы отбора давления.
Если вы не можете найти ответ, который ищете, пожалуйста, свяжитесь с нами по телефону +33.(0)5.59.30.85.20 или через контактную форму. Мы ответим вам как можно скорее.
Фланцевые отборы давления (в этом случае необходимо соблюдать расстояние между отбором давления и измерительной диафрагмой 25 мм, что соответствует 1 дюйму) или отборы давления на фланцах часто используются для диаметров до DN300. Действительно, измерительную диафрагму необходимо монтировать между фланцами с отверстием под отбор давления, которые часто стоят дороже, чем простые фланцы. Поскольку эта ценовая разница увеличивается с диаметром фланца, будет наблюдаться тенденция к ограничению использования этих фланцев.
Отборы давления для фланцевого способа также доступны в моноблочном исполнении. В этом случае сборка более экономична.
Отборы давления для трехрадиусного способа соответствуют отбору высокого давления, расположенному на расстоянии 1*D перед диафрагмой, и отбору низкого давления, расположенному на расстоянии 1/2*D за диафрагмой. Этот тип отбора используется для больших диаметров, часто выше DN150 (6"). Штуцеры для отборов давления выполнены непосредственно на трубопроводе, что позволяет использовать простые плоские фланцы для монтажа сужающего устройства и экономить расходы.
Эллипсное сопло всегда будет использоваться с трехрадиусным отбором давления.
Отборы давления для углового способа позволяют :
- быть в моноблочном исполнении со встроенными отборами давления и могут использоваться с простыми фланцами для монтажа сужающего элемента (либо непосредственно привариваться к трубопроводу, в случае моноблочного исполнения под приварку)
- или в исполнении с кольцевой камерой, для монтажа сужающего элемента между простыми фланцами.
В любом случае, необходимо обратиться к технической спецификации на изделия, в которой указаны типы отборов давления, разрешенные для каждого изделия.
