Deltafluid, spécialiste de brides et connections spéciales (matériaux, côtes) fabriquées sur-mesure
Nous fabriquons sur-mesure tous types de brides ou connexions spéciales : demandez-nous des matériaux particuliers, des côtes spéciales, nous pouvons répondre à vos besoins.
Les brides sont des éléments de tuyauterie qui permettent un montage et un démontage aisé au contraire du montage soudé.
Différents types de brides sont disponibles pour satisfaire toutes les normes, toutes les exigences dans tous les domaines d'activités.

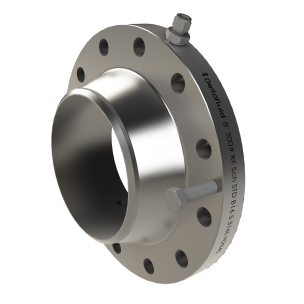

Brides à orifices :
Elles sont utilisées pour la mesure de débit par plaque à orifice. Elles permettent, grâce aux prises de pression intégrées, de récupérer la haute et la basse pression (Δp).
Connexions à clamp (hub ou grayloc) :
S'utilise pour une étanchéité dans des procédés haute pression (jusqu'à classe 4500).
CARACTÉRISTIQUES GÉNÉRALES BRIDES
-
Normes : ASME B16.5, B16.36, B16.47, MSS SP-44, API6B.

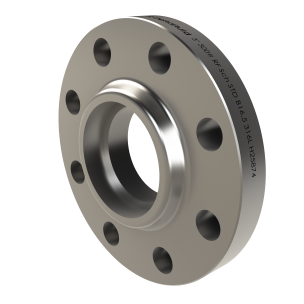

Brides correspondantes : welding neck, welding neck à orifices, slip on, socket welding, blind.
Pression de service : ASME 150# à 2500# ou API 200 PSI à 20 000 PSI. -
Normes : NF EN 1092-1, NF EN 1759-1.
Brides correspondantes : bride plate à souder (type 01), bride pleine (type 05), bride à collerette à souder bout à bout (type 11),...
Pression de service : ISO PN 2,5 à 420. -
Tous types de faces : RF, RTJ, avec emboitement, autres faces de joint selon votre application.
-
Diamètre : DN1/4'' à 24'' - jusqu'à 60'' sur demande.
-
Matériau : standard : acier carbone, acier inoxydable, duplex, autres selon votre application
-
Epaisseur à préciser.
-
Schedule : 5 à XXS.
CARACTÉRISTIQUES GÉNÉRALES CONNEXIONS A CLAMP
Les raccords à clamp sont composés de deux "hubs" à souder montés autour d'un joint métallique spécial. Deux clamps, fixés par des boulons et écrous spéciaux, viennent ensuite enserrer le tout pour réaliser une étanchéité parfaite dans des conditions de service extrêmes en termes de pression (haute pression) mais également de vibration, de température...
Voici quelques exemples de réalisations de brides - toutes tailles, toutes applications :

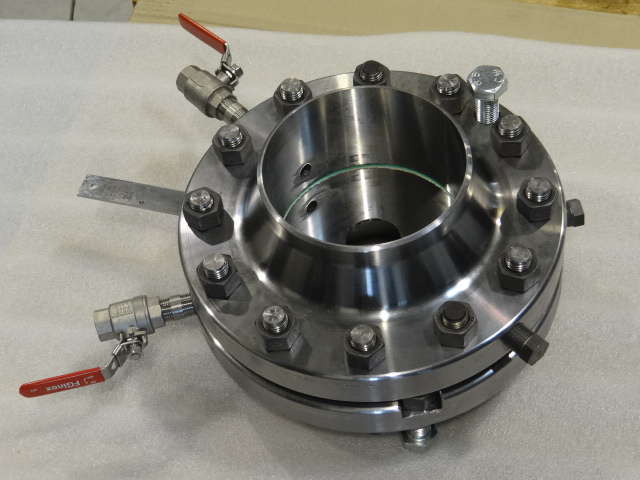

À gauche : brides à orifices avec prises de pression (nipples + robinets)

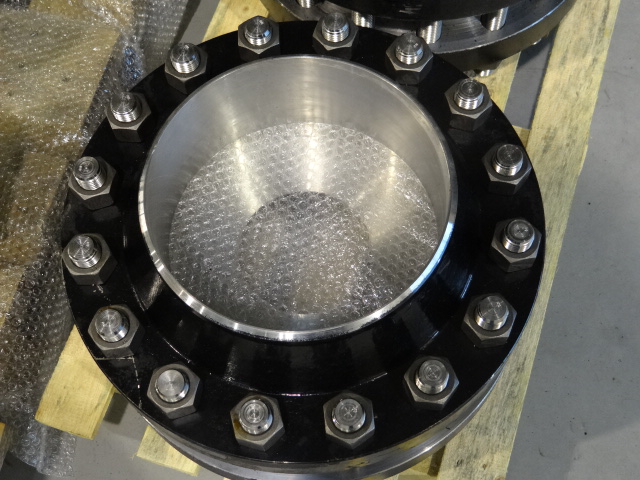

Au milieu : porte-orifice monobloc

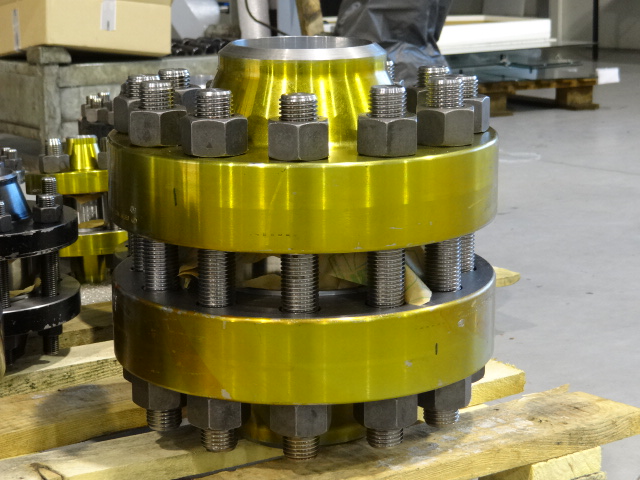

À droite : porte-orifice monobloc

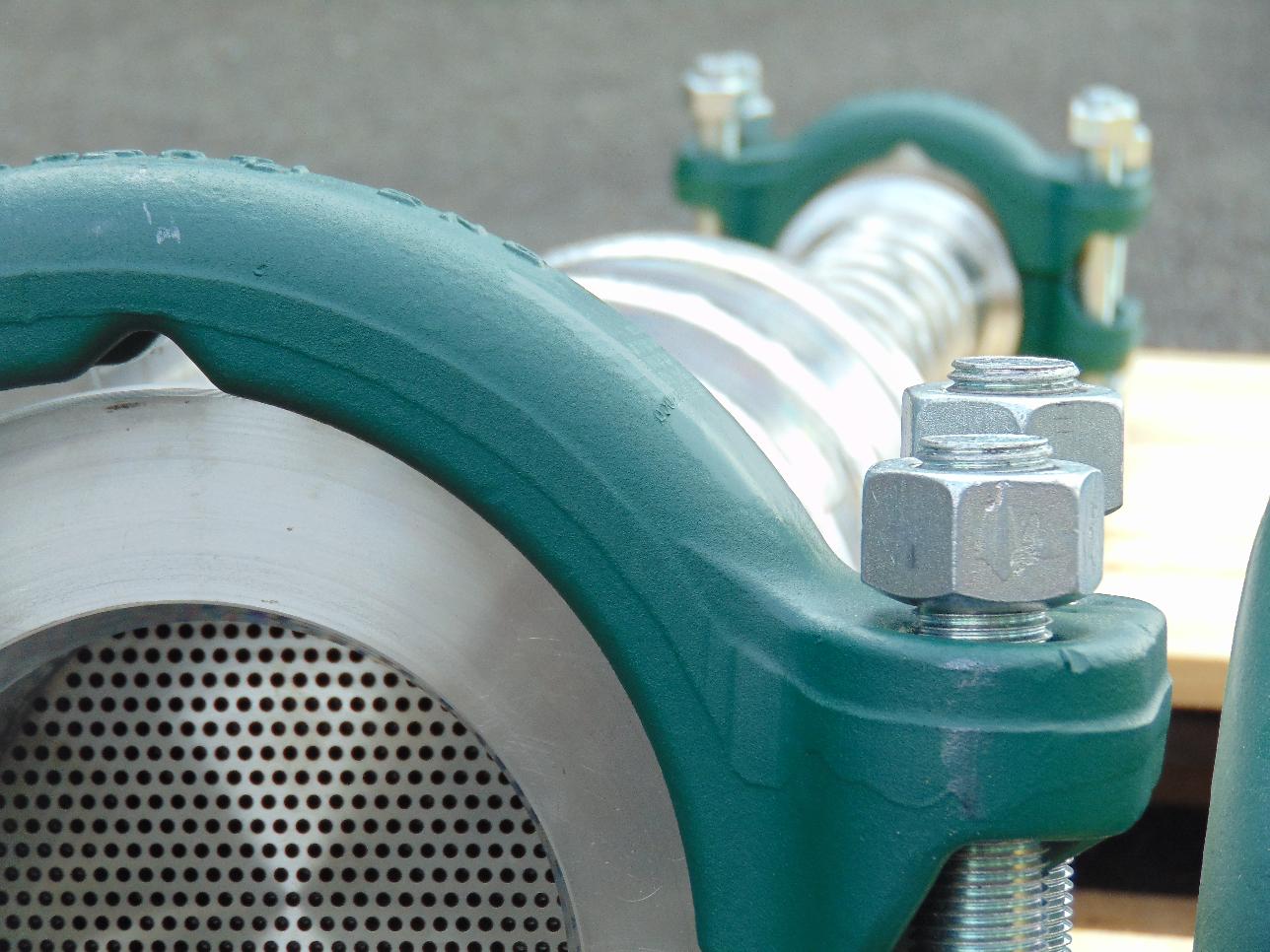

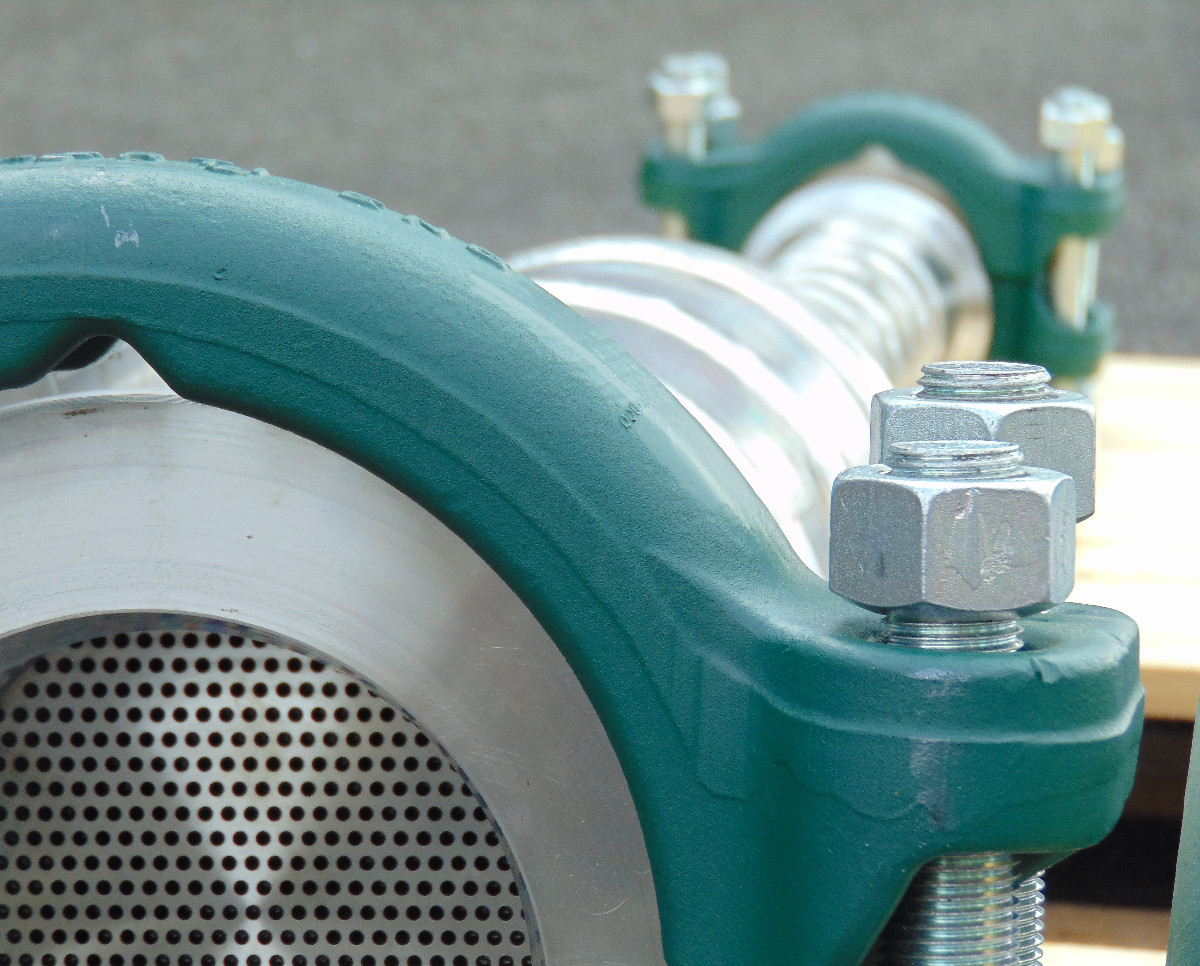

Exemples de réalisation connections à clamp (appelées également hub ou grayloc) :

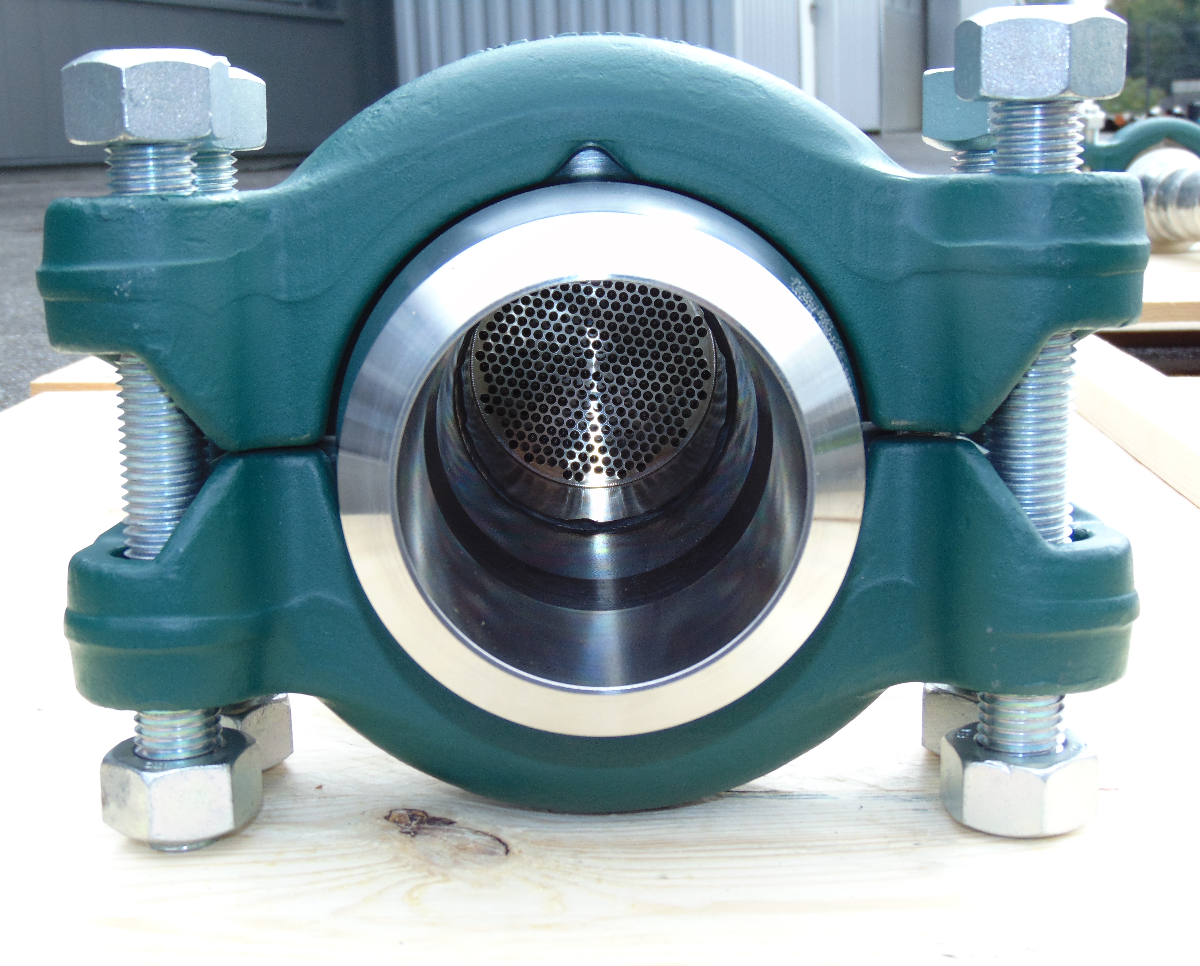

Connection hub, montage pour un orifice de restriction multi-étage
Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.
Le choix des brides dépend de la pression (classe de la bride) et du raccordement prévu sur la canalisation.

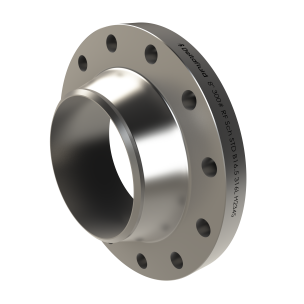

Il convient de remarquer que la bride welding neck (bride à collerette) est la seule qui présente une soudure circulaire alors que les autres brides ont seulement des soudures d'angles. Elle est donc préconisée pour des applications plus exigeantes (en 2500# par exemple).
Par ailleurs, la norme ASME B16.36 standardise la bride à orifices qui ne commence qu'à partir de 900#.
