Mesure de débit avec prise de pression dans les angles
Le débimètre 0/0 est aussi appelé débitmètre avec prises de pression dans les angles. Les prises de pression doivent être affleurantes avec l'orifice de mesure (0 mm en amont et 0 mm en aval de l'élément de mesure).
Il existe deux types de montage qui permettent de satisfaire cette mesure 0/0 : l'élément monobloc ou la chambre annulaire.
Un débitmètre 0/0 est un appareil de mesure de débit par différence de pression avec des prises de pression dans les angles. Ses caractéristiques dépendent de l'élément de mesure considéré, la plaque à orifice ou la tuyère.

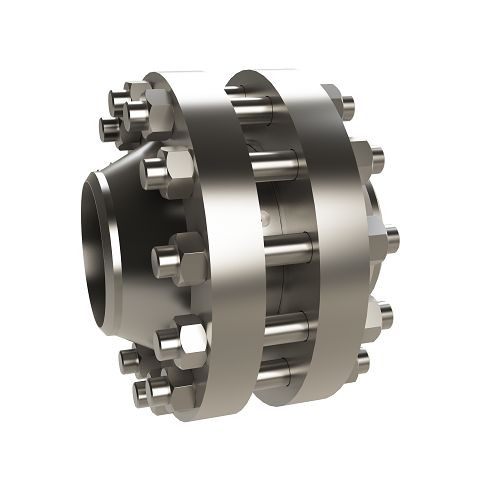

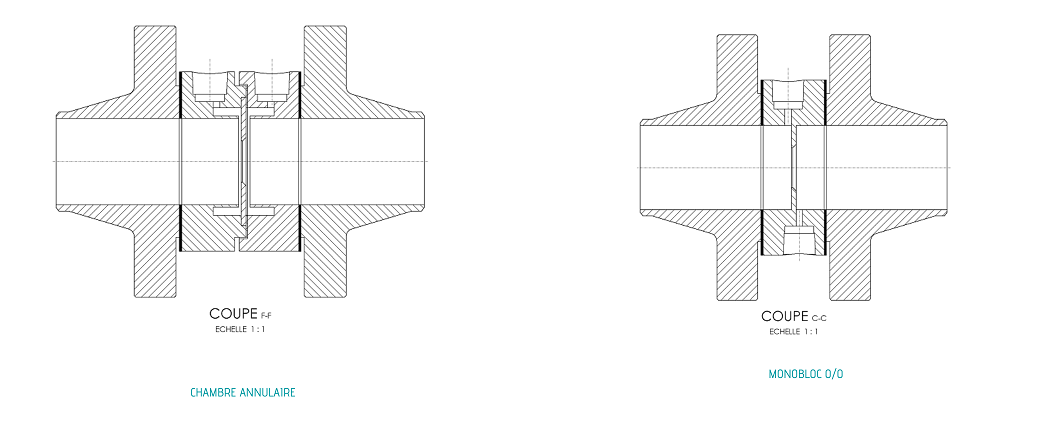

Deux types de montage permettent de réaliser cette mesure dans les angles : le monobloc 0/0 ou la chambre annulaire.
Ce système de prises de pression 0/0 est préconisé pour la tuyère ISA1932 et pour les plaques à orifice (voir détails dans les fiches produits correspondantes).
Les prises de pression sont directement usinées dans le monobloc, ce qui permet de monter directement le monobloc entre brides simples (ou de le souder directement pour un montage à souder) et de raccorder les prises d'impulsion directement sur le monobloc.
Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.
Les prises de pression 0/0 ou prises de pression dans les angles permettent :
- soit en version monobloc 0/0, d'avoir des prises de pression intégrées et de pouvoir utiliser des brides simples pour le montage de l'élément de mesure (ou directement de le souder sur la tuyauterie pour la version monobloc à souder)
- soit en version chambre annulaire, de monter l'élément entre brides simples
Les prises de pression 25/25 (25 mm correspond approximativement à la valeur de 1 inch, distance à respecter entre la prise de pression et la plaque à orifice) ou prise de pression à la bride sont souvent utilisées pour des diamètres jusqu'au DN300. En effet, il est nécessaire de monter la plaque à orifice entre brides à orifices qui sont souvent plus onéreuses que des brides simples. Cet écart de prix augmentant avec le diamètre des brides, on aura tendance alors à limiter leur utilisation.
Les prises de pression 25/25 existent également en version monobloc à souder. Dans ce cas, le montage est plus économique.
Les prises de pression D - D/2 correspondent à une prise haute pression située à 1D en amont de la plaque et une prise basse pression située à 1/2D en aval de la plaque. Ce type de prise de pression est utilisé pour des diamètres importants souvent au-delà du DN150 (6''). Les bossages pour les prises de pression sont effectués directement sur la tuyauterie, ce qui permet d'utiliser des brides plates simples pour le montage de l'élément de mesure et de réaliser des économies.
La tuyère long rayon sera, elle, toujours utilisée avec des prises de pression D-D/2.
Dans tous les cas, il est nécessaire de se reporter à la fiche technique du produit qui stipule les types de prises de pression autorisés pour chaque produit.
