Anneau de purge

Anneau de purge

Pour rincer et nettoyer la membrane d'un séparateur

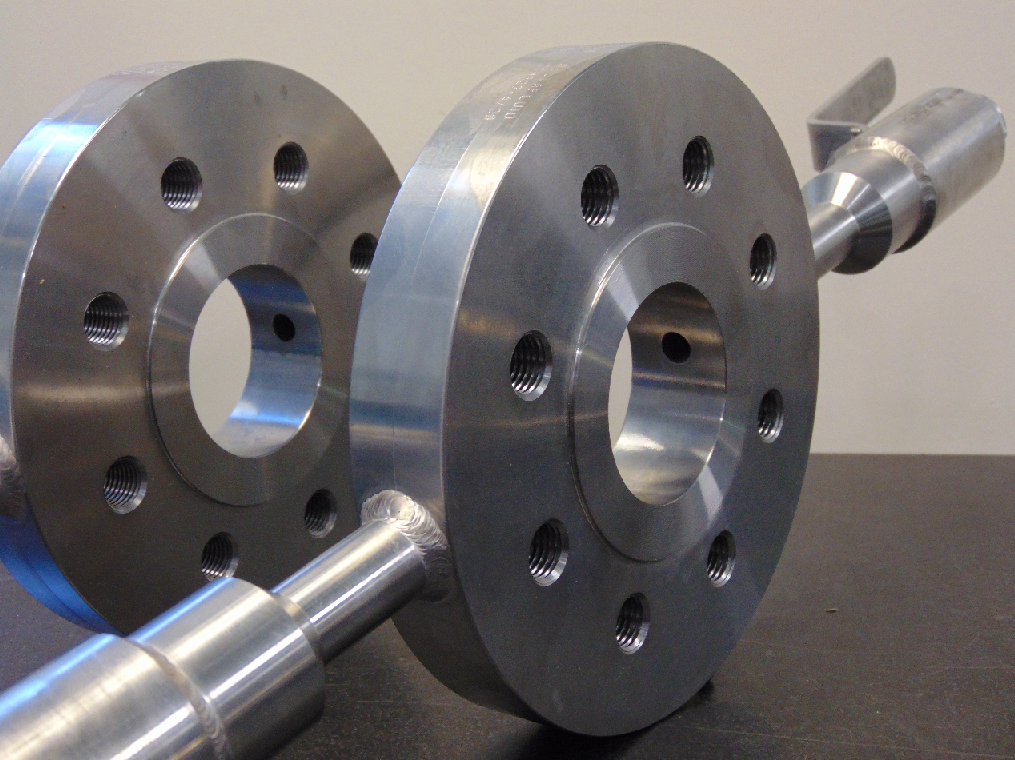

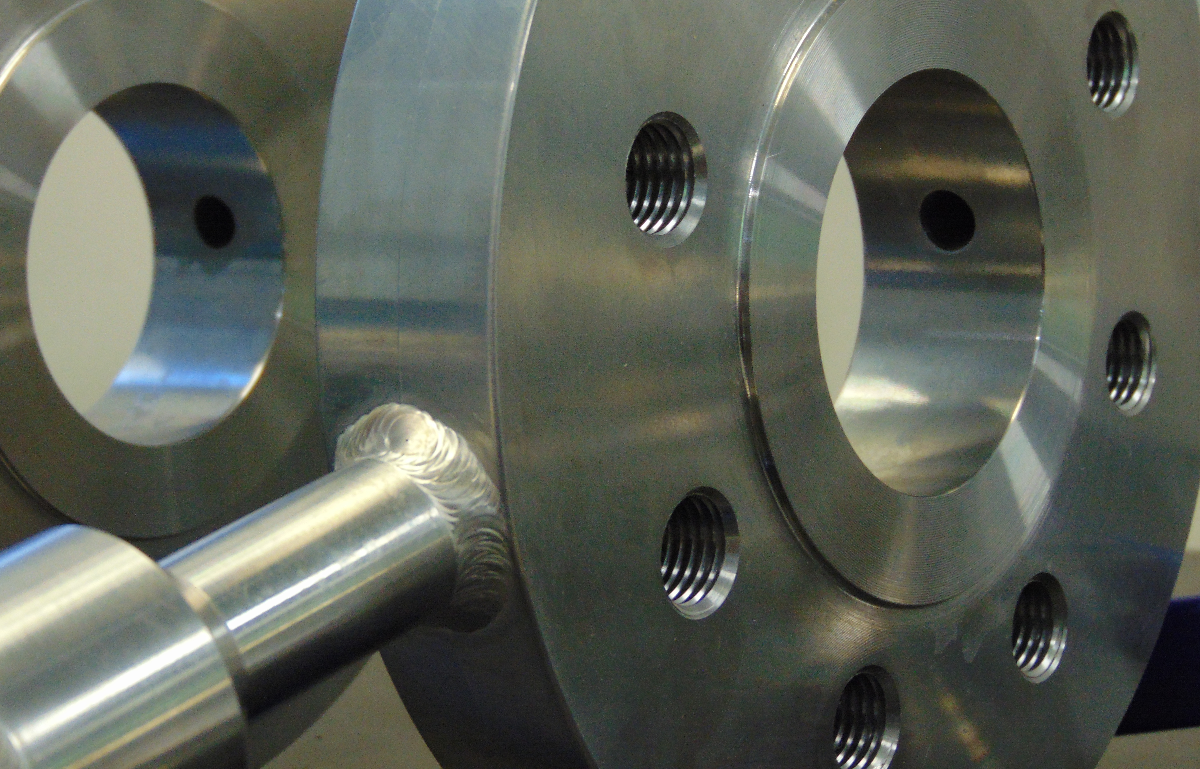

L'anneau de purge ou anneau de rinçage est un accessoire destiné à être monté sur le piquage d’une canalisation en amont d’un séparateur (monté sur un transmetteur de pression).

Il offre la possibilité de rincer et nettoyer la membrane du séparateur si des impuretés sont présentes - à cause du piquage (stagnation) ou des caractéristiques du fluide à mesurer. Il permet ainsi d'effectuer des mesures fiables de la pression du procédé.

Il permet également de purger le procédé ou de procéder à l'étalonnage du transmetteur.

  • Matériaux : acier carbone, acier inox, monel, hastelloy, inconel, duplex, super duplex, titane, tantale, PVC, PTFE...
  • Raccordement au process à brides (RF, RTJ ou avec emboitement)
  • Pression de service max : limitée par la pression nominale de la bride
  • Diamètre nominal : à adapter selon la taille du piquage
  • Raccordement aux sorties de purge à définir selon votre application : à visser, à souder, à brides, avec nipples, avec vannes
  • Bouchons pour orifices de purge en option
  • Fabrication compatible suivant Bride DIN, EN1092-1, EN1759-1, ASME B16.5, API
  • ...

Les modèles étant réalisés sur-mesure, nous consulter pour plus de détails.

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Pourquoi et quand utiliser un anneau de purge (ou anneau de rinçage) ?

Lors de la mesure de pression de fluides particulièrement agressifs, abrasifs, corrosifs, adhérents ou toxiques, l'instrument de mesure c'est-à-dire le transmetteur de pression doit être protégé. Il est alors monté sur un séparateur dont la membrane permet la séparation du fluide à mesurer.

La membrane du séparateur étant très sollicitée par ces fluides agressifs, il convient alors d'installer un anneau de purge de façon à pouvoir la rincer et la nettoyer facilement.
