Plaque à orifice / diaphragme multi-trou

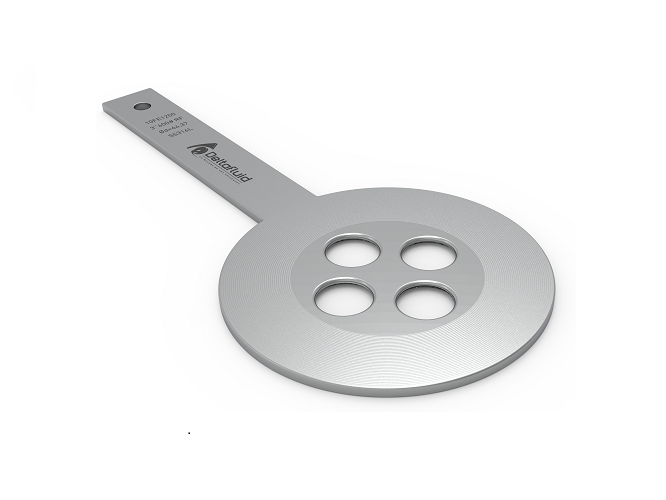

Plaque à orifice 4 trous - conditioning orifice plate

Plaque à orifice multi-trou

Solution économique grâce à la réduction des longueurs droites amont et aval

DONNÉES GÉNÉRALES

Norme : Elément conçu sur la base de la norme ISO 5167-1 & ISO 5167-2 ou ASME FC-3M.
Montage entre brides : ISO PN 2,5 à PN 420, ASME 150# à 2500#, autres sur consultation.
Matériau : Standard : acier inoxydable 304L / 316L, autres suivant votre application.
Fluide : liquide, gaz, vapeur.
Diamètre de canalisations : de 25 à 1 000 mm.
Précision : 0,5 % du débit max.
Répétabilité de la mesure : 0,1 %.
Prises de pression : dans les angles, à la bride.

Re_D	Nombre de Reynolds dans canalisation	5 000 ≤ Re_D ≤ 10⁸
D	Diamètre intérieur tuyauterie	25 mm ≤ D ≤ 1 000 mm
d	Diamètre orifice	d ≥ 6 mm
β	d/D	0,2 ≤ β ≤ 0,65
Ra	Rugosité face amont	Ra < 10⁴.d
r	Rayon arête vive	r < 0,000 4.d
e	Épaisseur orifice arête vive	0,005.D ≤ e ≤ 0,02.D
E	Épaisseur plaque	e ≤ E ≤ 0,05.D
α	Angle chanfrein aval si nécessaire	α = 45° ± 15°
t	Tolérance planéité	t < 0,005.(D - d)/2

Fiche technique - plaque à orifice multi-trou Généralités - montage RF / RTJ / types de prise de pression Fiche technique - page catalogue - plaque multi trou Plan 2D plaque 4 orifices - conditioning orifice plate Fiche technique - plaque à orifice - généralités

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Dans quels cas utilise t'on une plaque à orifice multi-trous?

Une plaque à orifice multi-trous (ou en anglais conditioning orifice plate) se comporte comme un conditionneur d'écoulement. En plus de permettre la mesure du débit, elle stabilise l'écoulement et nécessite ainsi des longueurs droites amont et aval réduites par rapport aux autres plaques à orifice. Elle est donc utilisée pour des questions d'encombrement principalement.

Il convient de préciser que ces plaques à orifice se basent sur les standards existants mais ne sont pas normalisées. Elles ont fait l'objet de tests approfondis qui permettent de conclure sur leur bon fonctionnement et sur la précision de mesure.

Pour comprendre et faire votre choix parmi les différentes plaques à orifice, se reporter au tableau de sélection.
