Pour une mesure de température en lecture directe
Nous proposons des thermomètres à dilatation de liquide ou de gaz :
DONNÉES GÉNÉRALES
-
Norme : EN13190
-
Mesure à distance avec capillaire ou mesure directe
-
Élément de mesure : bulbe rigide.
-
Avec ou sans doigt de gant
Ainsi que des thermomètres bimétalliques :
DONNÉES GÉNÉRALES
-
Norme : EN13190
-
Élément de mesure : élément bimétallique.
-
Avec ou sans doigt de gant
| Thermomètre à dilatation | Thermomètre bimétallique | ||
|---|---|---|---|
| Echelle de mesure | De -200°C à +700°C | De -70°C à +600°C | |
| Diamètre du cadran | 100 mm - 150 mm | ||
| Boitier | Inox | ||
| Plongeur | Inox | ||
| Diamètre du plongeur | Jusqu'à 12 mm | ||
| Longueur utile du plongeur | Jusqu'à 300 mm | Jusqu'à 1000 mm | |
| Longueur du capillaire | Jusqu'à 10 m | - | |
| Type de raccordement process | A visser | ||
| Indice de protection | Jusqu'à IP66 | ||
| Précision | Classe 1 ou 2 selon EN 13190 | ||
Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

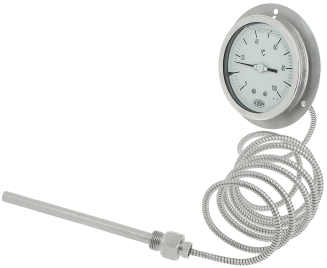

Un thermomètre à dilatation est le seul à posséder un capillaire contenant un liquide ou un gaz dont le volume varie sous l'effet d'une variation de température entrainant l'aiguille du cadran. Le cadran peut ainsi être déporté du bulbe (mesure déportée jusqu'à 10 m en standard - distance supérieure sur demande) ce qui permet d'atteindre des endroits parfois inaccessibles. D'autre part, il fonctionne pour une plage de mesure de température de -200°C à +700°C.

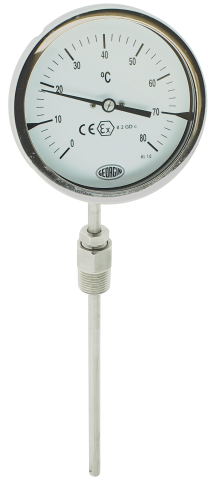

Un thermomètre bimétallique possède un bimétal hélicoïdal situé à l'arrière du cadran et agissant directement sur l'aiguille d'indication. Il n'a donc pas de capillaire et la lecture de la température sur le cadran se fait directement à l'endroit où l'on mesure la température. La plage de mesure est de -70°C à +600°C. La température ambiante n'a pas d'influence sur la mesure par thermomètre bimétallique.
En complément, par comparaison, le temps de réponse d'un thermomètre à dilatation sera inférieur à celui d'un thermomètre bimétallique. En effet, le changement de volume et donc de pression du gaz dans le capillaire est instantané lors d'un changement de température alors que la déformation de l'hélice métallique prend un peu plus de temps. Mais le temps de réponse est également lié au doigt de gant dans lequel plonge le bulbe et à la taille du bulbe; il faudra donc le choisir avec précaution.
